一、产品介绍
随着科技的进步及发展，电子电气系统的自动化和智能程度越来越高，这些系统或产品易受电磁脉冲干扰导致系统的通信、控制异常，特别是雷击放电诱发雷击电磁脉冲所产生的过电压和过电流，会通过传导、感应方式损坏系统设备，威胁使用系统的部门的正常安全运输生产。直击雷防护系统中，避雷针（接闪器）是重要的装置，自然环境中，避雷针接闪后，强大的雷电流会经过引下线，将雷电流迅速导入大地，本产品可将雷电的强脉冲电流进行记录，产品联网后可将雷电数据，汇总在管理平台，作为用户及相关管理部门的数据支撑，对今后的防雷设施的涉及、改造提供数据依据。
本产品为雷电流智能监测装置，它可以实施记录雷电的发生情况，提供多种数据。本装置集成了光伏板和可充电电池组，具备自发电能力，无需外部供电即可工作，同时集成了4G通信功能，及高等级的防水能力，特别适合野外或现场不方便布线的户外露天使用的应用场景。
二、产品特点
◆安装方便：本产品密封防水结构，可实现壁挂和抱杆安装方式。
◆电量监测：产品支持内部电池电量监测及上报。
◆支持远程升级功能及断网续传，保证数据连续性。
◆配置与管理：支持微信小程序及云平台配置及管理。
◆通信方式：4G/CAT1，支持通过TCP、MQTT对接第三方云平台。
◆抗干扰能力强：串口设置浪涌保护电路，最大限度保证产品不受浪涌及电磁波干扰。
三、技术参数
|
供电电源 |
自发电：光伏板+蓄电池 |
|
电池容量 |
6400mAh |
|
光伏板 |
PET层压工艺 |
|
通讯接口 |
4G/CAT1；天线内置 |
|
配置方式 |
小程序/云平台 |
|
采集间隔 |
10～1440分钟 |
|
数据上报间隔 |
1～20倍采集间隔 |
|
断网数据缓存推送 |
1～64条 |
|
纯电池续航时间 |
大于15天（满电状态下） |
|
定位方式 |
基站或GPS或北斗；定位周期10～1440分钟，可调 |
|
时钟同步 |
具备自动与云服务器同步时间的功能，同步时间可调 |
|
雷电流采集方式 |
感应采样 |
|
传感器形式 |
外接式柔性开口罗氏线圈 |
|
监测内容 |
雷击次数、极性、峰值、发生时间 |
|
监测范围 |
0.5～120kA（精度±10%） |
|
最小监测电流 |
0.5kA |
|
上报数据类型 |
雷击次数/极性/峰值/雷击时间（年月日时分秒）/电量/ID |
|
数据上报方式 |
MQTT协议，数据上报方式（定时/变化/异常上报） |
|
外壳材料 |
PC+ABS，阻燃V0 |
|
防护等级 |
IP65 |
|
安装方式 |
壁挂/抱杆 |
|
工作环境 |
-20～60℃，5～95% RH |
四、智能雷电监测系统
4.1雷电记录仪可通过4G方式接入云平台，可通过PC端云平台和小程序实现设备联网、数据查看、配置管理等。
4.2 云平台和小程序可提供设备管理、数据查看、数据曲线、报表、报警信息推送等功能。

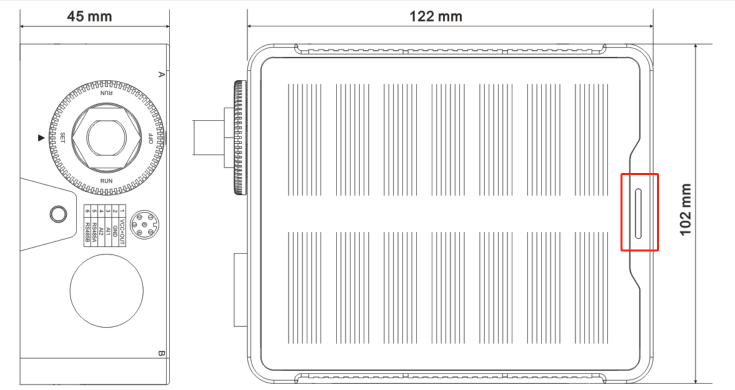

五、结构尺寸
六、旋钮定义
|
旋钮位置 |
OFF |
RUN |
SET |
|
旋钮定义 |
关机 |
运行 |
运维 |
|
操作说明 |
出厂默认档位 |
设备现场安装时，安装前请将旋钮旋转到RUN档（两个RUN都可以），注意观察设备正面有个指示灯，会亮红色2秒左右，表示开机正常 |
设备旋转至SET档，为强制进行运维模式，该模式为出厂内部使用，现场使用时进制使用 |
七、安装说明
7.1雷电监测仪为户外防水型，具有高防护等级，可壁挂安装和抱杆安装。
7.2安装时，先将安装架底部螺丝松开，将安装架展开，之后将安装架支撑臂安装孔对准设备的螺丝孔，用拆下的螺丝锁紧即可。
7.3传感器为柔性开口线圈，可降线圈旋紧头打开，穿过引下线或者立杆后对接旋紧即可，传感器信号线接入监测仪的防水接头。
注意:产品安装时，需要调整安装方向和角度，光伏板需要朝向正南，确保正午时分太阳光照与光伏板呈垂直状2～3小时，充电效率最优。
